Survey Batimetri – Pembangunan jembatan tidak hanya bergantung pada desain struktur di atas permukaan, tetapi juga kondisi dasar sungai yang menjadi tempat berdirinya pondasi. Sebelum pemasangan tiang pancang dilakukan, diperlukan studi batimetri untuk mengetahui bentuk dan kedalaman dasar sungai secara akurat.
Sederhananya, studi batimetri adalah proses membuat peta topografi bawah air. Jika peta biasa menggambarkan bentuk bukit dan lembah di daratan, batimetri menggambarkan bentuk bukit, lembah, dan lubang di dalam air. Tanpa pemetaan dasar sungai yang akurat, risiko kegagalan struktural akibat erosi dasar sungai (scouring), pergeseran tiang, atau salah kalkulasi kedalaman penetrasi batuan akan meningkat drastis.
Mengapa Studi Batimetri Sangat Diperlukan?
Setiap sungai memiliki dasar yang berbeda-beda. Ada area yang keras dan stabil, tetapi ada juga yang lunak akibat endapan lumpur atau pasir
Secara spesifik, batimetri untuk proyek jembatan berfungsi untuk:
- Penentuan Panjang Tiang Pancang: Untuk mengetahui berapa Panjang tiang yang diperluan, supaya tidak terjadinya pemborosan biaya.
- Analisis Scouring (Penggerusan): Arus sungai yang deras bisa mengikis tanah di sekitar tiang jembatan. Dengan batimetri, insinyur bisa memprediksi di bagian mana kikisan air itu paling berbahaya.
- Optimasi Desain Jembatan: Menentukan titik koordinat terbaik untuk menempatkan pier (pilar) jembatan untuk menghindari bagian dasar sungai yang terlalu curam atau terlalu berlumpur.
Teknologi dan Peralatan Utama Dalam Survey Batimetri
Seiring berkembangnya teknologi metode pengukuran batimetri yang dulunya menggunakan cara konvensional (menggunakan tali duga/batu duga) Sekarang sudah lebih modern, para ahli menggunakan teknologi canggih bernama Echo Sounder (Alat Perum Gema). Prinsip kerjanya mirip dengan cara lumba-lumba atau kapal selam melihat di dalam air, yaitu menggunakan suara.
- Kapal survey akan dipasangi alat yang menembakkan gelombang suara ke dasar sungai.
- Suara tersebut akan memantul kembali setelah menabrak dasar sungai.
- Alat akan menghitung berapa lama waktu yang dibutuhkan suara untuk pergi dan kembali. Karena kecepatan suara sudah diketahui, komputer bisa langsung menghitung

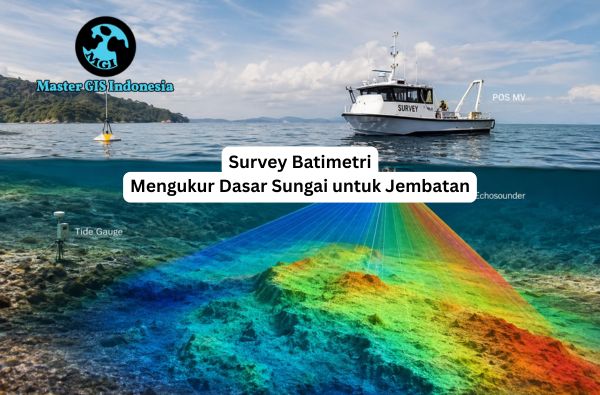

Untuk jembatan besar, mereka menggunakan alat bernama Multi-beam Echo Sounder yang bisa menembakkan ratusan gelombang suara sekaligus, sehingga hasilnya langsung membentuk gambar 3D dasar sungai yang sangat detail.
Tahapan Pelaksanaan Survei Batimetri di Sungai
Proses pengukuran profil dasar sungai dilakukan melalui beberapa tahapan sistematis berikut:
1. Persiapan dan Perencanaan Lajur (Line Planning)
Sebelum turun ke air, Tim tidak menyetir kapal secara acak mereka sudah membuat rencana jalur duga (survey lines) pada komputer. Kapal harus berjalan pelan dan stabil mengikuti jalur tersebut agar seluruh dasar sungai di sekitar rencana jembatan ter-rekam tanpa ada yang terlewat.
2. Kalibrasi Alat (Bar Check dan Sound Velocity Profile)
Kerapatan dan kecepatan suara di air sungai bervariasi tergantung suhu dan tingkat keasinan. Oleh karena itu, dilakukan bar check atau penurunan sensor Sound Velocity Profiler (SVP) untuk membandingkan kecepatan gelombang suara pada alat echo sounder agar hasil pengukuran kedalaman tidak salah.
3. Pemasangan Pengukur Pasang Surut
Kedalaman air sungai itu selalu berubah saat pasang surut. Tim akan memasang semacam penggaris besar di pinggir sungai untuk mencatat naik turunnya air. Jadi, jika saat pengukuran air sedang naik 1 meter, komputer akan otomatis memotong hasil ukurannya agar datanya tetap akurat.
4. Menghubungkan ke Satelit (GPS)
Menggetahui kedalaman saja tidak cukup jika tidak tahu posisinya di mana. Oleh karena itu, alat perekam suara tadi dihubungkan dengan GPS super akurat. Jadi penjelasannya lengkap.
Pengolahan Data dan Analisis Profil Dasar Sungai
Data mentah (raw data) berupa log koordinat, kedalaman waktu, dan data pasang surut diproses menggunakan perangkat lunak hidrografi khusus. Langkah-langkahnya meliputi:
- Koreksi Pasang Surut: Mengurangi nilai kedalaman yang terbaca dengan posisi naik-turunnya permukaan air saat survey berlangsung.
- Cleaning Data: Menyaring data noise (seperti pantulan gelombang akibat sampah, ikan, atau turbulensi air).
- Pembuatan Digital Terrain Model (DTM): Mencari titik-titik kedalaman menjadi model permukaan 3D kontur dasar sungai.
Dari hasil pengolahan ini, insinyur sipil dapat mengekstrak Profil Melintang (Cross-Section) tepat pada koordinat as rencana jembatan. Profil ini memberikan gambaran jelas mengenai bentuk palung sungai, kemiringan lereng tepi sungai, dan titik terdalam secara presisi.
Hasil Data Yang Didapat Dari Survey Batimetri
Setelah kapal selesai melakukan pengambilan data, data-data tersebut dimasukkan ke dalam komputer. Hasil akhirnya adalah Peta Kontur Warna-Warni atau Model 3D. Nantinya, area yang dangkal akan diberi warna hijau atau kuning, sedangkan area yang sangat dalam akan berwarna biru tua atau merah. Dari peta ini, arsitek dan insinyur jembatan bisa melihat bagaimana dasar permukaan sungai dengan jelas
Kesimpulan
Studi batimetri bukan sekadar langkah pelengkap, melainkan fondasi awal dari keselamatan struktural sebuah jembatan. Singkatnya, studi batimetri adalah cara para insinyur “menguras” sungai secara virtual. Tanpa harus membuang air sungainya, mereka bisa melihat dasar sungai dengan sangat jelas lewat bantuan teknologi suara. Dengan begitu, jembatan yang kita lalui setiap hari bisa dibangun dengan aman, kokoh, dan tahan hingga ratusan tahun.
